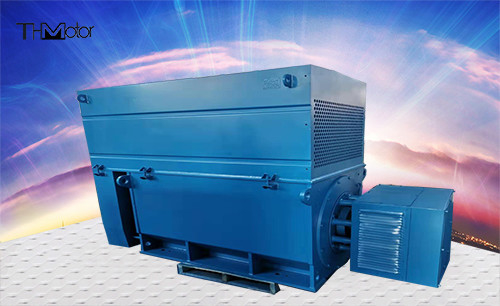

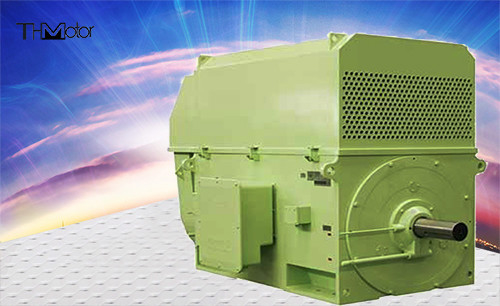

6000kw तीन-फेज स्क्विरल केज एसी इंडक्शन मोटर हाई वोल्टेज एसी मोटर 6kv 10kv

उच्च वोल्टेज एसी मोटर थ्री-फेज एसिंक्रोनस मोटर 6kv 10kv

उत्पाद अवलोकन

YXKS श्रृंखला मोटरों के सामान्य कार्य करने की बुनियादी शर्तें:

a. ऊंचाई 1000 मीटर से अधिक नहीं है;

b. अधिकतम परिवेशी हवा का तापमान 40°C से अधिक नहीं है, और न्यूनतम परिवेशी हवा का तापमान रोलिंग बेयरिंग वाले मोटरों के लिए 15°C, साफ बेयरिंग वाले मोटरों के लिए 5°C, और YXKS श्रृंखला मोटरों के लिए 5°C है;

c. YXKS श्रृंखला मोटरों के लिए, कूलर के प्रवेश द्वार पर शीतलन जल का तापमान 33°C से अधिक नहीं है, और न्यूनतम तापमान 5°C है;

d. सबसे नम महीने का औसत अधिकतम सापेक्ष तापमान 90% है, और महीने का औसत न्यूनतम तापमान 25℃ से अधिक नहीं है;

e. पावर आवृत्ति 50Hz±1% है;

f. कार्यशील वोल्टेज की भिन्नता सीमा रेटेड वोल्टेज के ±5% से अधिक नहीं है;

g. मोटर रेटिंग निरंतर ड्यूटी SI है।

YX मूल श्रृंखला है, सुरक्षा स्तर P23 है, और शीतलन विधि C01 है। फ्रेम का शीर्ष सुरक्षा हटा दिया जाता है, और विभिन्न सुरक्षात्मक कवर या कूलर स्थापित किए जाते हैं) विभिन्न सुरक्षा स्तरों और शीतलन विधियों वाले मोटरों को प्राप्त करने के लिए, जैसे YXKS एयर-वाटर कूलिंग, YXQF (जलवायु सुरक्षा), YXKK एयर-एयर कूलिंग और अन्य श्रृंखला मोटरें।

मोटर अंतरराष्ट्रीय स्तर पर लोकप्रिय बॉक्स-प्रकार की संरचना को अपनाती है, फ्रेम और एंड कवर स्टील प्लेटों द्वारा वेल्डेड होते हैं, जिसमें अच्छी कठोरता, हल्का वजन होता है, और सुरक्षात्मक कवर [या कूलर, जो मोटर की स्थापना और रखरखाव के लिए सुविधाजनक है] को हटाने के बाद मोटर के अंदर देखा और छुआ जा सकता है।

स्टेटर एक बाहरी प्रेस-फिट संरचना को अपनाता है। स्टेटर वाइंडिंग क्लास F इन्सुलेटिंग सामग्री और एंटी-कोरोना सामग्री से बनी है, और वाइंडिंग एंड को एक विशेष बाइंडिंग प्रक्रिया द्वारा तय किया जाता है, जो मजबूत और विश्वसनीय है। नतीजतन, मोटर में उत्कृष्ट और विश्वसनीय इन्सुलेशन प्रदर्शन, झील और प्रभाव प्रतिरोध होता है। मोटरों की यह श्रृंखला H400-H710 सभी चुंबकीय वेजेज का उपयोग करती है, और उन आदेशों को स्वीकार नहीं किया जाता है जिनमें गैर-चुंबकीय वेजेज की आवश्यकता होती है।

इस श्रृंखला के मोटरों के अधिकांश गिलहरी पिंजरे रोटर तांबे की बार रोटर का उपयोग करते हैं। गिलहरी पिंजरे तांबे की बार रोटर उन्नत और विश्वसनीय वेल्डिंग तकनीक को अपनाते हैं, और सुचारू संचालन सुनिश्चित करने के लिए खांचे में जकड़े जाते हैं। थोड़ी मात्रा में कास्ट एल्यूमीनियम रोटर का उपयोग किया जाता है।

दो प्रकार के बेयरिंग हैं: रोलिंग बेयरिंग और स्लाइडिंग बेयरिंग। यह मोटर की शक्ति और गति पर निर्भर करता है। मूल प्रकार का सुरक्षा स्तर P44 है। यदि मोटर में उच्च सुरक्षा स्तर है, तो बेयरिंग का सुरक्षा स्तर भी बढ़ जाएगा।

रोलिंग बेयरिंग संरचना वाले मोटरों में बिना रुके ईंधन भरने और तेल निकालने वाले उपकरण होते हैं, और विशेष ईंधन भरने वाले उपकरणों से लैस होते हैं।

मुख्य आउटपुट बॉक्स एक सीलबंद संरचना है, और सुरक्षा स्तर IP54 है। एक शाफ्ट एक्सटेंशन के दाईं ओर से मोटर के दाईं ओर स्थापित है, और उपयोगकर्ता की आवश्यकताओं के अनुसार बाईं ओर भी स्थापित किया जा सकता है। आउटलेट बॉक्स के इनलेट छेद को ऊपर, नीचे, बाएं और दाएं घुमाया जा सकता है। बॉक्स के अंदर एक अलग ग्राउंड टर्मिनल है।

उत्पाद विनिर्देश
