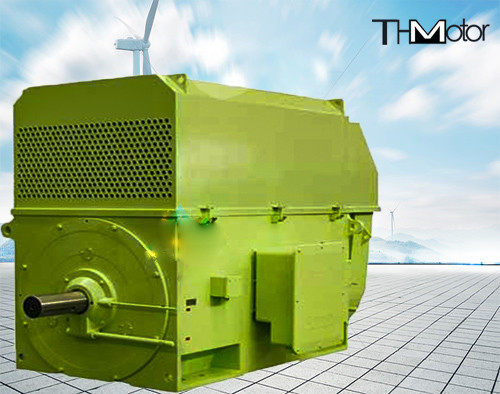

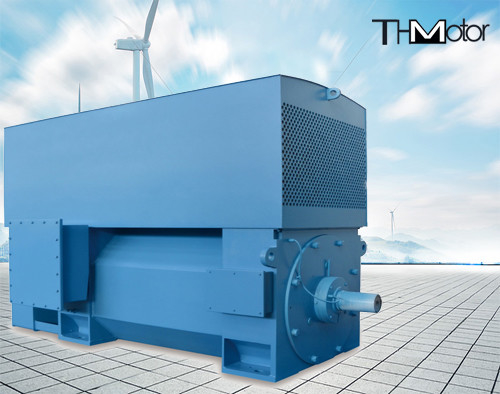

400kw से 6000kw IP23 IP54 IP55 इलेक्ट्रिक इंडक्शन हाई वोल्टेज AC मोटर्स रोलिंग स्टील के लिए

Ykk श्रृंखला IP23 IP54 IP55 उच्च वोल्टेज एसी मोटर प्रेरण मोटर के लिए रोलिंग स्टील

उत्पाद का अवलोकन

Y. YKS और YKK श्रृंखला के मध्यम आकार के उच्च वोल्टेज तीन चरण असिंक्रोनस मोटर्स की शक्ति ग्रेड, विद्युत प्रदर्शन, स्थापना आयाम और सहिष्णुता (रेखा नं।355-630) राष्ट्रीय मानक gb755 घुमावदार मोटर रेटिंग और प्रदर्शन के अनुरूप हैं, इंटरनेशनल इलेक्ट्रोटेक्निकल कमीशन मानक iec34-1 घूर्णी मोटर रेटिंग और प्रदर्शन और मशीनरी उद्योग के मानकों jb/t7593, jb/t10315.1, jb/t10315.2आदि

gb4942.1 और iec34-5 के अनुसार, इस श्रृंखला के मोटरों के घेर सुरक्षा ग्रेड में IP23, ipw24,IP44 और IP54 क्रमशः IP23 मोटर को उपयोगकर्ता आवश्यकताओं के अनुसार IP44 (पाइप वेंटिलेशन) में बनाया जा सकता है यदि उपयोगकर्ताओं को अन्य सुरक्षा ग्रेड की आवश्यकता है, वे अलग से आपूर्ति की जा सकती है

इस श्रृंखला के मोटर्स के शीतलन के तरीके हैं ic01, ic611 और ic81w gb/t1993 और iec34-6 के अनुसार शीतलन के तरीके घूर्णी विद्युत मशीनों के लिए यदि उपयोगकर्ताओं को अन्य शीतलन विधियों की आवश्यकता है,वे अलग से आपूर्ति की जा सकती है

इस श्रृंखला के मोटरों की संरचना और स्थापना प्रकार IMB3 (पांव के साथ क्षैतिज) है, जो gb997 और iec34-7 के अनुरूप है < मोटर संरचना और स्थापना प्रकार कोड >

1, संगठन का वर्णन

मोटर आधार स्टील प्लेट द्वारा वेल्डेड है और समग्र वर्ग बॉक्स संरचना को अपनाता है जिसमें हल्के वजन और मजबूत कठोरता की विशेषताएं हैं

स्टेटर बाहरी प्रेस माउंटिंग संरचना को अपनाता है, स्टेटर घुमाव वर्ग एफ इन्सुलेशन को अपनाता है, और सिरों को दृढ़ता से बंधा हुआ है।पूरे स्टेटर वैक्यूम दबाव छिड़काव विलायक मुक्त पेंट (वीपीआई) प्रक्रिया को अपनाता है, ताकि स्टेटर अच्छा विद्युत प्रदर्शन और नमी के सबूत प्रदर्शन के साथ एक ठोस पूरे बन जाता है

दो प्रकार के रोटर होते हैंः कास्ट एल्यूमीनियम और कॉपर स्ट्रिप। कास्ट एल्यूमीनियम रोटर शुद्ध एल्यूमीनियम से कास्ट होता है। कॉपर स्ट्रिप रोटर को कॉपर स्ट्रिप द्वारा ग्रूव में कैद किया जाता है,और तांबे की पट्टी और उसके छोर की

अंगूठी विश्वसनीय वेल्डिंग प्रक्रिया को अपनाता है

मोटर असर रोलिंग असर या स्लाइडिंग असर हो सकता है, और असर सुरक्षा ग्रेड IP54 के अनुसार डिजाइन किया जाना चाहिए यदि यह रोलिंग असर है,यह वसा के साथ चिकनाई है और तेल और तेल निकासी उपकरणों से लैस है, जो मशीन को रोकने के बिना रिफिल किया जा सकता है स्लाइडिंग लेयरिंग के मामले में, तेल आपूर्ति प्रणाली आम तौर पर उपयोगकर्ता द्वारा प्रदान की जाती है,और मोटर की दक्षता प्रासंगिक मानकों के अनुसार तकनीकी डेटा शीट में की तुलना में थोड़ा कम है मुख्य आउटलेट बॉक्स जर्मन डीआईएन मानक के अनुसार बनाया गया है, और सुरक्षा ग्रेड IP54 है। यह आम तौर पर मोटर के दाईं ओर स्थापित किया जाता है (शाफ्ट एक्सटेंशन अंत से देखा जाता है) उपयोगकर्ता की आवश्यकताओं के अनुसार,यह भी बाईं ओर स्थापित किया जा सकता है. घटना बॉक्स के आउटलेट छेद चार दिशाओं में स्विच किया जा सकता हैः ऊपर, नीचे, बाएं और दाएं मुख्य आउटलेट बॉक्स में एक अलग ग्राउंडिंग डिवाइस है

मोटर आम तौर पर एकल शाफ्ट विस्तार है, और शाफ्ट विस्तार कुंजी फ्लैट कुंजी है, जो भी उपयोगकर्ता द्वारा आवश्यक के रूप में डबल शाफ्ट विस्तार में बनाया जा सकता है

यदि आवश्यक हो, तो उपयोगकर्ता स्टैटर वाइंडिंग और असर तापमान मापने वाले तत्वों के साथ-साथ बंद करने के लिए नमी प्रतिरोधी स्थान हीटर स्थापित कर सकते हैं

उत्पाद विनिर्देश
