YKK400 YKK630 पेट्रोकेमिकल तीन चरण असिंक्रोनस इलेक्ट्रिक मोटर 10kv 6kv

Ykk400 Ykk630 10kv 6kv मध्यम-उच्च वोल्टेज इलेक्ट्रिक मोटर्स पेट्रोकेमिकल उद्योग

Ykk400 Ykk630 10kv 6kv मध्यम उच्च वोल्टेज इलेक्ट्रिक मोटर्स हमारी कंपनी द्वारा घरेलू और विदेशी डिजाइन और विनिर्माण तकनीकों को पचाने और अवशोषित करने के आधार पर विकसित नवीनतम उत्पाद है। मूल Y श्रृंखला के आधार पर, उत्पादों की इस श्रृंखला ने उत्पाद के प्रदर्शन को अधिक अनुकूलित, संरचना को अधिक उचित और विश्वसनीय बनाने के लिए कई सुधार, नवाचार और संवर्द्धन किए हैं, और डिजाइन प्रक्रिया में नवीनतम डिजाइन विधियों का उपयोग किया जाता है, जैसे कि त्रि-आयामी डिजाइन विधियाँ, परिमित तत्व विश्लेषण, आदि, इसकी विश्वसनीयता और तर्कसंगतता एक नए स्तर पर पहुंच गई है, और यह उच्च-वोल्टेज तीन-चरण अतुल्यकालिक मोटर उत्पादों की एक अधिक प्रतिस्पर्धी नई पीढ़ी है। हमारी कंपनी ने इस उत्पाद के लिए एक उपयोगिता मॉडल पेटेंट के लिए आवेदन किया है। पेटेंट #: ZL022262180।

इस श्रृंखला की मोटरों के डिजाइन में उच्च प्रारंभिक बिंदु, उच्च आवश्यकताओं और उच्च विश्वसनीयता की विशेषताएं हैं। यांत्रिक संरचना चीन में लंबे समय से सत्यापित उच्च-विश्वसनीयता संरचना को अपनाती है। इन्सुलेशन सिस्टम भी मोटर के इन्सुलेशन प्रदर्शन को सुनिश्चित करने के लिए एक उच्च-मानक और उच्च-आवश्यकता प्रणाली को अपनाता है। बिना उम्र बढ़ने के दीर्घकालिक संचालन, मोटर का जीवन बहुत बेहतर होता है, और प्रदर्शन पैरामीटर संबंधित राष्ट्रीय मानकों की उप-आवश्यकताओं से अधिक होते हैं।

[उत्पाद विवरण]
YKK श्रृंखला उच्च-दक्षता वाले उच्च-वोल्टेज तीन-चरण अतुल्यकालिक मोटर उच्च सुरक्षा स्तरों वाली मोटरों की बाजार मांग को पूरा करते हैं। दूसरे, उत्पाद में मजबूत बहुमुखी प्रतिभा है और यह एक मुख्यधारा का उत्पाद बन गया है, जिसका उपयोग मूल पुराने जमाने की जेके श्रृंखला मोटरों को बदलने के लिए किया जा सकता है। मोटर सभी स्टील प्लेटों द्वारा वेल्डेड है, जिसमें उचित संरचना है, और शीर्ष में अच्छी गर्मी अपव्यय प्रदर्शन के साथ एक एयर-टू-एयर कूलर है। साथ ही, यह VPI वैक्यूम प्रेशर डिपिंग पेंट को अपनाता है, जिसमें उत्कृष्ट इन्सुलेशन प्रदर्शन और लंबी सेवा जीवन है। मोटर को एक उच्च-दक्षता वाली मोटर बनाया जा सकता है, जो देश द्वारा प्रचारित अग्रणी उत्पाद है। बाजार बेहद व्यापक है, और इसके महत्वपूर्ण आर्थिक और सामाजिक लाभ हैं।

[उत्पाद लागू मानक]
JB/T10315.2-2013(6KV), Q/WN.206-2014(10KV)
[उपयोग की शर्तें]
1. लागू स्थान: इनडोर या आउटडोर, गैर-खतरनाक गैस वातावरण;
2. परिवेश का तापमान: -15～+40℃;
3. ऊंचाई: 1000 मीटर से अधिक नहीं;
4. स्थापना विधि: IMB3, IMB35
5. सुरक्षा ग्रेड: IP44, IP54, IP55;
6. इन्सुलेशन वर्ग: F, H।
YKK उच्च वोल्टेज मोटर की संरचनात्मक विशेषताएं

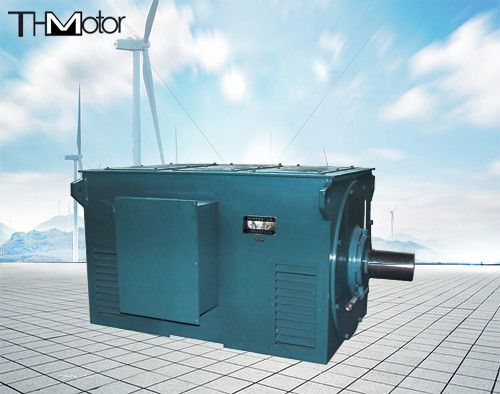

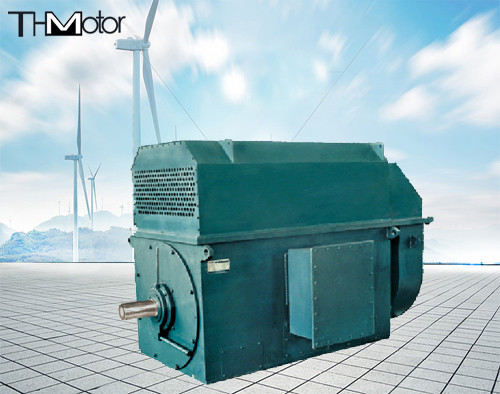

YKK उच्च-वोल्टेज मोटर बॉक्स-प्रकार की संरचना को अपनाता है, और फ्रेम स्टील प्लेट द्वारा वेल्डेड होता है, जो वजन में हल्का और कठोरता में अच्छा होता है। YKK उच्च वोल्टेज मोटर एक एयर-एयर कूलर के साथ बंद पिंजरे अतुल्यकालिक मोटर हैं जो मोटर के शीर्ष पर स्थित है।
स्टेटर वाइंडिंग F-क्लास गर्मी प्रतिरोधी इन्सुलेटिंग सामग्री से बना है, शीर्ष को मज़बूती से बांधा गया है, और YKK उच्च-वोल्टेज मोटर में वैक्यूम प्रेशर डिपिंग के माध्यम से अच्छा इन्सुलेशन प्रदर्शन और यांत्रिक शक्ति है।
YKK उच्च-वोल्टेज मोटर का रोटर विश्वसनीय कास्ट एल्यूमीनियम या तांबे के कंडक्टरों के साथ एक गिलहरी-पिंजरे की संरचना को अपनाता है। दो प्रकार के बेयरिंग हैं: रोलिंग बेयरिंग और स्लाइडिंग बेयरिंग, जो मोटर की गति और शक्ति पर निर्भर करते हैं।
YKK उच्च वोल्टेज मोटर का उपयोग
YKK उच्च-वोल्टेज मोटरों का उपयोग विभिन्न सामान्य मशीनरी को चलाने के लिए किया जा सकता है, जैसे: कंप्रेसर, पंप, पंखे, क्रशर, कटिंग मशीन टूल्स, परिवहन मशीनरी और अन्य यांत्रिक उपकरण। इसका उपयोग खानों, मशीनरी उद्योग और बिजली संयंत्रों जैसे विभिन्न औद्योगिक और खनन उद्यमों में प्राइम मूवर के रूप में किया जाता है। खींचने के लिए उपयोग किए जाने वाले ब्लोअर, कोयला मिल, रोलिंग मिल, विंच आदि को ऑर्डर करते समय निर्दिष्ट किया जाना चाहिए।
YKK उच्च वोल्टेज मोटर का मानक रूप
वोल्टेज: 6000V, 50Hz
सुरक्षा वर्ग: YKK श्रृंखला IP44 या IP54 है
इन्सुलेशन वर्ग: F
कार्य प्रणाली: S1 (निरंतर)
शीतलन विधि: YKK श्रृंखला IC611 है
स्थापना प्रपत्र: IMB3
मोटर कनेक्शन विधि: Y (जंक्शन बॉक्स में तीन आउटगोइंग टर्मिनल, जंक्शन बॉक्स को मुख्य शाफ्ट के विस्तार सिरे से देखा जाता है जो मशीन बेस के दाईं ओर स्थित है)
उपयोग का वातावरण
ऊंचाई: 1000 मीटर से अधिक नहीं
परिवेशी हवा का तापमान: 40 ℃ से अधिक नहीं और कोई गंभीर धूल नहीं, रोलिंग बेयरिंग वाले YKK उच्च-वोल्टेज मोटरों के लिए न्यूनतम परिवेशी हवा का तापमान -15 ℃ है, और स्लाइडिंग बेयरिंग वाली मोटरों के लिए 5 ℃ है।
हवा में कोई संक्षारक और विस्फोटक गैस नहीं है (इसे नम गर्मी या पठार क्षेत्रों में भी एक मोटर बनाया जा सकता है)
