सीई आईईसी जेड2 सीरीज स्मॉल हाई वोल्टेज डीसी मोटर 115v 220v z2 स्मॉल डीसी मोटर्स

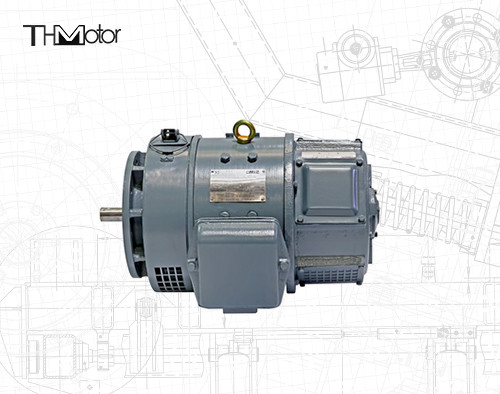

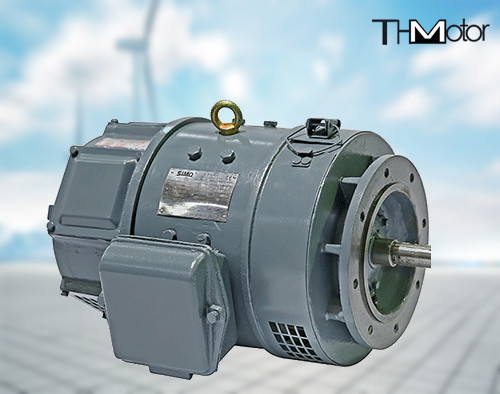

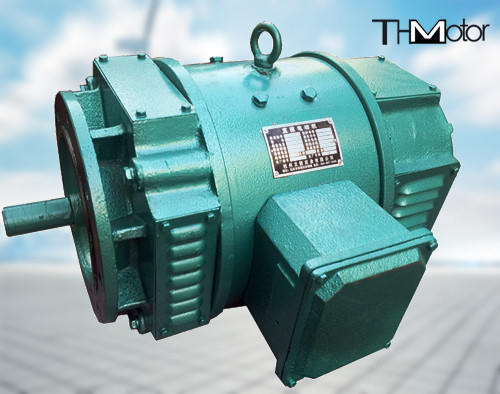

Z2 सीरीज छोटे डीसी मोटर्स

उत्पाद का अवलोकन

I. अवलोकन
1. Z2 श्रृंखला छोटे डीसी मोटर्स चीन पीपुल्स गणराज्य के मशीनरी उद्योग मंत्रालय द्वारा जारी छोटे डीसी मोटर्स की मानक श्रृंखला JB1104-68 हैं।इसमें विश्वसनीय प्रदर्शन और कम कीमत के फायदे हैं।, और अभी भी व्यापक रूप से मुद्रण और रंगाई मशीनरी, पैकेजिंग मशीनरी, प्लास्टिक मशीनरी और अन्य उद्योगों में उपयोग किया जाता है।

2. Z2 श्रृंखला छोटे डीसी मोटर्स को 11 फ्रेम आकारों में विभाजित किया गया है, और प्रत्येक फ्रेम आकार में दो कोर लंबाई है। तीन प्रकार के डीसी मोटर्स, डीसी जनरेटर और डीसी वोल्टेज विनियामक जनरेटर हैं,जो सामान्य कार्य वातावरण के लिए उपयुक्त हैंमोटर का उपयोग सामान्य संचरण के लिए किया जाता है, जनरेटर का उपयोग सामान्य डीसी बिजली की आपूर्ति के रूप में किया जाता है, और वोल्टेज विनियमन जनरेटर का उपयोग बैटरी पैक के रूप में किया जाता है।

3उत्तेजना मोडः मोटर में छोटी मात्रा में स्थिर घुमाव के साथ शंट या अन्य उत्तेजना होती है।
जनरेटर एक जटिल उत्तेजना या अन्य उत्तेजना चुंबकीय है (जनरेटर 230 वोल्ट के एक नाममात्र वोल्टेज के साथ);वोल्टेज विनियमन जनरेटर एक समानांतर उत्तेजना चुंबकीय है (सीरीज उत्तेजना घुमाव के बिना).
मोटर का दूसरा उत्तेजना चुंबकीय वोल्टेज 110 वोल्ट या 220 वोल्ट से बना है।
मोटर का नाममात्र वोल्टेज 110 वोल्ट है और 110 वोल्ट का केवल एक अलग से उत्तेजित वोल्टेज है।

4मोटर को वी-बेल्ट, स्पर गियर या लोचदार युग्मन द्वारा चलाया जा सकता है और मोटर असर का उपयोग अक्षीय जोर के लिए नहीं किया जाता है।

5. Z2 श्रृंखला के मोटर्स को आर्द्र उष्णकटिबंधीय (TH) DC मोटर्स में उपयोग की आवश्यकताओं के अनुसार आर्द्र उष्णकटिबंधीय क्षेत्रों में उपयोग के लिए नमी-सबूत, मोल्ड-सबूत और धुआं-सबूत गुणों के साथ बनाया जा सकता है,जो अलग से तय किए जाने चाहिए.
Z2 श्रृंखला 2-11# को ZYS-A टैकोमीटर का व्युत्पन्न तंत्र भी बनाया जा सकता है।

6. Z2 श्रृंखला के मूल श्रृंखला मोटर स्व-हवादार मोटर हैं। जब लागू आर्मचर वोल्टेज को गति को कम करने के लिए कम किया जाता है, तो मोटर की गति कम हो जाती है।टोक़ क्रमशः गति में कमी के साथ कम हो जाएगा.

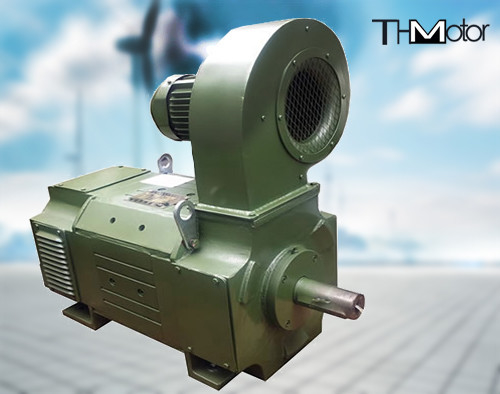

7. Z2 श्रृंखला 6-11 मोटर्स को भी एक बाहरी ब्लोअर संरचना प्रकार में बनाया जा सकता है, और ब्लोअर शाफ्ट एक्सटेंशन अंत के अंत कवर के ऊपर स्थापित किया जाता है।

8. Z2 श्रृंखला के मोटर सामान्य औद्योगिक उपयोग के लिए छोटे डीसी मोटर हैं। मोटर विद्युत ड्राइव के लिए उपयुक्त हैं जिसमें निरंतर शक्ति गति विनियमन सीमा 2 से अधिक नहीं हैः1 और एक अधिभार क्षमता 1 से अधिक नहीं.5 गुना नामित टोक़. यह धातु काटने मशीन उपकरण, कागज बनाने, रंगाई और बुनाई, मुद्रण, सीमेंट और अन्य उद्योगों में इस्तेमाल किया जा सकता है। जनरेटर बिजली की आपूर्ति के रूप में इस्तेमाल किया जा सकता है,प्रकाश या अन्य निरंतर वोल्टेज बिजली आपूर्ति.

दूसरा, संरचना और स्थापना प्रकार
1. मोटर एक तरफ़ा परिपत्र शाफ्ट विस्तार है, उपयोगकर्ता की आवश्यकताओं के अनुसार. इसे द्वि अक्षीय विस्तार में बनाया जा सकता है. फ्रेम नं.1-6 मोटर्स ओवरव्यू के 4 वें ट्रांसमिशन मोड के अनुसार नामित टोक़ प्रेषित कर सकते हैं, जबकि नंबर 7-11 फ्रेम, कम्यूटेटर अंत की शाफ्ट विस्तार एक युग्मन द्वारा संचालित है, जो नामित टोक़ प्रेषित कर सकते हैं,और एक त्रिकोणीय का उपयोग करता है बेल्ट प्रकार स्पर गियर ड्राइव केवल नामित टोक़ का 50% प्रसारित कर सकते हैं.
2क्षैतिज मोटर के आउटलेट बॉक्स की स्थिति, शाफ्ट एक्सटेंशन अंत से देखा, मशीन आधार के बाईं ओर है। उपयोगकर्ता की आवश्यकताओं के अनुसार,आउटलेट बॉक्स की स्थिति मशीन के आधार के दाईं ओर बनाया जा सकता है, लेकिन यह आदेश देते समय निर्दिष्ट किया जाना चाहिए।
3Z2 सीरीज के डीसी मोटर्स सामान्य रूप से आगे या पीछे घूर्णन में काम कर सकते हैं।
4. Z2 श्रृंखला जनरेटर और वोल्टेज विनियमन जनरेटर की घूर्णन दिशा को शाफ्ट एक्सटेंशन अंत से विपरीत दिशा में माना जाता है। उपयोग की आवश्यकताओं के अनुसार,यह भी घड़ी की दिशा में घूर्णन जनरेटर या वोल्टेज विनियामक जनरेटर में बनाया जा सकता है, लेकिन यह आदेश देते समय ध्यान दिया जाना चाहिए।
5Z2 श्रृंखला जनरेटर और वोल्टेज विनियमन जनरेटर आदेश आवश्यकताओं के अनुसार Y श्रृंखला तीन-चरण असिंक्रोनस मोटर्स के साथ मिलान जनरेटर सेट के एक पूर्ण सेट के रूप में आपूर्ति की जा सकती है।
6वोल्टेज विनियमन जनरेटर की नाममात्र शक्ति औसत वोल्टेज (135 वोल्ट 110/160 वोल्ट के लिए और 270 वोल्ट 220/320 वोल्ट के लिए) की शक्ति है।जब वोल्टेज औसत वोल्टेज से अधिक है, इसकी आउटपुट शक्ति नामित शक्ति से अधिक नहीं है। शक्ति, जब वोल्टेज औसत वोल्टेज से कम है, तो इसकी आउटपुट धारा नामित धारा से अधिक नहीं है।
7सी.सी. जनरेटर या सी.सी. वोल्टेज विनियमन जनरेटर केवल एक प्रकार का क्षैतिज प्रकार है जिसमें आधार पर पैर होते हैं।
3. मॉडल का वर्णन
Z का अर्थ है "प्रत्यक्ष" प्रवाह, 2 का अर्थ है दूसरा राष्ट्रीय अंतिम डिजाइन, क्षैतिज रेखा के बाद संख्या का अर्थ है फ्रेम संख्या और लोहे के कोर की लंबाई। -112, 11 में 11 वीं फ्रेम का प्रतिनिधित्व करता है।,और 2 लंबे लोहे के कोर का प्रतिनिधित्व करता है।
4उत्पाद प्रदर्शन
1डीसी मोटर्स की मूल श्रृंखला का आर्मचर वोल्टेज 1110V है; 220V के दो प्रकार हैं, और नामित गति 3000r/min, 1500r/min, 1000r/min, 750r/min और 600r/min है।
2डीसी जनरेटरों की मूल श्रृंखला का नामित वोल्टेज 115V और 230V है, और नामित गति 2850r/min, 1450r/min; nfn960r/min, कुल 3 प्रकार है।
3डीसी जनरेटरों की मूल श्रृंखला का नामित वोल्टेज 110V/160V और 220V/320V है, और नामित गति 2850r/min और 1450r/min है।
4उपरोक्त तीन मूल श्रृंखला मोटर्स के अतिरिक्त, आर्मचर वोल्टेज 180V है, तकनीकी डेटा तालिका 6 में दिखाया गया है, और आर्मचर वोल्टेज 440V है।
5उपरोक्त सूचीबद्ध आंकड़ों के अतिरिक्त,किसी भी विनिर्देश के किसी भी मोटर को वोल्टेज के अन्य स्तरों में व्युत्पन्न किया जा सकता है (लेकिन विनिर्देश द्वारा अनुमत अधिकतम वोल्टेज से अधिक नहीं) और संबंधित शक्ति और गति, लेकिन अलग से बातचीत की जानी चाहिए।
