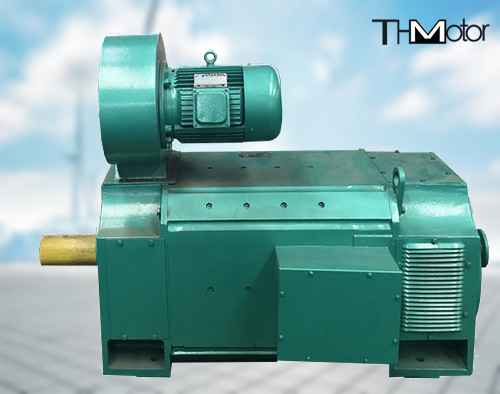

Z4 रोलिंग मिल्स मेटल कटिंग धातुकर्म उद्योग डीसी मोटर्स 1500rpm

धातु विज्ञान उद्योग रोलिंग मिल्स मेटल कटिंग मशीन टूल्स के लिए Z4 डीसी मोटर्स

उत्पाद अवलोकन

Z4 श्रृंखला डीसी मोटर्स का व्यापक रूप से विभिन्न औद्योगिक क्षेत्रों में उपयोग किया जा सकता है जैसे कि धातु विज्ञान उद्योग रोलिंग मिल्स, मेटल कटिंग मशीन टूल्स,

पेपरमेकिंग, रंगाई और बुनाई, प्रिंटिंग, सीमेंट, प्लास्टिक एक्सट्रूज़न मशीनरी, आदि। विभिन्न विशिष्टताओं के लिए, निरंतर गति दर और कमजोर चुंबकीय ऊपर की ओर गति विनियमन की सीमा रेटेड गति का 1.0-3.0 गुना तक पहुंच सकती है, और निरंतर टॉर्क आर्मेचर वोल्टेज को कम करता है और नीचे की ओर गति विनियमन 20r/min जितना कम हो सकता है।

इस श्रृंखला के मोटरों के बाहरी स्थापना आयाम दो फुट छेदों के बीच अक्षीय आयाम 'B' को छोड़कर IEC72 अंतर्राष्ट्रीय मानक के अनुरूप हैं।

इस श्रृंखला के मोटरों की प्रदर्शन और तकनीकी आवश्यकताओं का मूल्यांकन अंतर्राष्ट्रीय इलेक्ट्रोतकनीकी आयोग मानक, IEC34-1 या पश्चिम जर्मन राष्ट्रीय मानक DIN57530 के अनुसार किया जा सकता है।

यह श्रृंखला के मोटर उच्च स्थान उपयोग के साथ एक बहुभुज संरचना को अपनाते हैं। स्टेटर योक लैमिनेटेड प्रकार का होता है, जो रेक्टिफायर बिजली आपूर्ति के लिए उपयुक्त होता है, और स्पंदित धारा और तेजी से धारा परिवर्तन (लोड परिवर्तन) की कार्य स्थितियों का सामना कर सकता है। ध्रुवों को सटीक स्थिति के साथ स्थापित किया जाता है और इसलिए अच्छा कम्यूटेशन होता है।

मोटर का इन्सुलेशन ग्रेड F है, और स्थिर इन्सुलेशन प्रदर्शन और अच्छी गर्मी अपव्यय सुनिश्चित करने के लिए विश्वसनीय इन्सुलेशन संरचना और संसेचन प्रक्रिया को अपनाया जाता है।

इस श्रृंखला के मोटरों में छोटे आकार, अच्छे प्रदर्शन, हल्के वजन, उच्च आउटपुट पावर, उच्च दक्षता और उच्च विश्वसनीयता की विशेषताएं हैं, और यह अंतर्राष्ट्रीय उन्नत स्तर के मोटरों के साथ प्रतिस्पर्धा कर सकता है।

मोटर तीन-चरण पूरी तरह से नियंत्रित ब्रिज रेक्टिफायर बिजली आपूर्ति के साथ बाहरी स्मूथिंग रिएक्टर के बिना लंबे समय तक काम कर सकता है। 160V की रेटेड वोल्टेज वाला मोटर सिंगल-फेज ब्रिज बिजली आपूर्ति द्वारा संचालित होता है। इस समय, आर्मेचर सर्किट को स्पंदित धारा को दबाने के लिए एक रिएक्टर से जोड़ा जाना चाहिए। इंडक्शन मान तालिका में दिखाया गया है।

2. संरचना परिचय

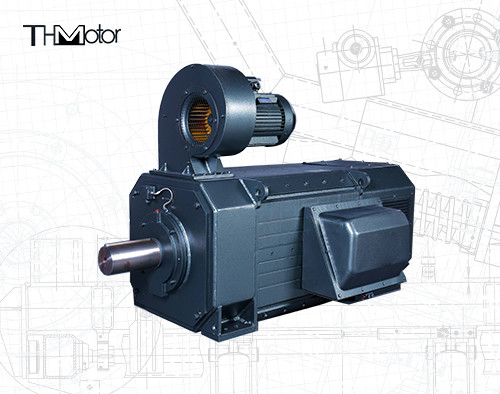

Z4 श्रृंखला डीसी मोटर एक अष्टकोणीय पूरी तरह से लैमिनेटेड संरचना को अपनाती है, जिसमें न केवल उच्च स्थान उपयोग दर होती है, बल्कि स्थिर रेक्टिफायर द्वारा संचालित होने पर गतिशील धारा और तेजी से लोड धारा परिवर्तनों का भी सामना कर सकती है।

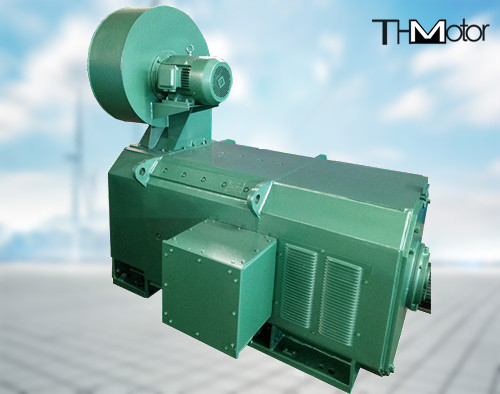

मोटर का बुनियादी शीतलन तरीका IC06 है, यानी, अपने स्वयं के ब्लोअर के साथ बाहरी वेंटिलेशन; यह IC17 भी हो सकता है, यानी, शीतलन वायु का प्रवेश द्वार एक पाइप है, और आउटलेट एक लौवर निकास है; यह IC37 भी हो सकता है, यानी, शीतलन वायु का प्रवेश द्वार और आउटलेट पाइप हैं। और कई व्युत्पन्न रूप हैं, जैसे स्व-वेंटिलेशन प्रकार, अक्षीय पंखा प्रकार, बंद प्रकार, वायु/वायु कूलर प्रकार, आदि। प्रत्येक फ्रेम आकार मोटर के लिए आवश्यक शीतलन वायु मात्रा, वायु दाब और पंखा मोटर शक्ति के लिए तालिका 1 देखें। पूरी श्रृंखला के मोटरों का बुनियादी सुरक्षा स्तर IP21S है।

मोटर आउटलेट बॉक्स की स्थिति ट्रांसमिशन एंड (कम्यूटेटर एंड नहीं) से फ्रेम के दाईं ओर (यानी फ्रंट बॉक्स) देखी जाती है। यदि उपयोगकर्ता आउटलेट बॉक्स को फ्रेम के दूसरी तरफ रखना चाहता है, तो ऑर्डर करते समय रिवर्स बॉक्स इंगित करें। मोटर शाफ्ट मूल रूप से एक एकल शाफ्ट एक्सटेंशन है, और शाफ्ट की दिशा आउटलेट बॉक्स (पॉजिटिव बॉक्स) का सामना कर रही है, बाएं शाफ्ट है। यदि उपयोगकर्ता को आवश्यकता है, तो इसे डबल शाफ्ट एक्सटेंशन में भी बनाया जा सकता है। शाफ्ट के घूमने की बुनियादी दिशा को कम्यूटेटर एंड से वामावर्त के रूप में देखा जाता है। मोटर का ट्रांसमिशन मोड लोचदार युग्मन है। इसका उपयोग एक निश्चित रेडियल बल (बेल्ट या गियर ट्रांसमिशन) के साथ एक ट्रांसमिशन मोड में भी किया जा सकता है, और अनुमेय रेडियल बल परिशिष्ट बी में वक्र पर मान से अधिक नहीं होना चाहिए।

3. ऑर्डर करने के निर्देश

1. ऑर्डर देने से पहले, कृपया आवश्यक उत्पाद के मॉडल विनिर्देशों और अन्य डेटा को निर्धारित करने के लिए उत्पाद नमूना जांचें, और नमूने में सूचीबद्ध मानक विनिर्देश उत्पादों को जितना संभव हो सके चुनें। कृपया ऑर्डर अनुबंध में मोटर मॉडल, पावर, वोल्टेज, घूर्णी गति, उत्तेजना मोड, उत्तेजना वोल्टेज और संरचनात्मक स्थापना फॉर्म और अन्य डेटा इंगित करें, जैसे Z4-180-31 37KW 440V 1000r/min अलग से उत्तेजित 180V, पैरों के साथ क्षैतिज या IMB3।
2. जब उत्पाद के लिए विशेष आवश्यकताएं होती हैं, जैसे डबल शाफ्ट एक्सटेंशन, आउटलेट बॉक्स की रिवर्स बॉक्स स्थिति, शाफ्ट का रिवर्स रोटेशन, आदि, तो इसे अनुबंध में स्पष्ट रूप से इंगित किया जाना चाहिए।
3. यदि आवश्यक किस्में और विनिर्देश इस सूची में सूचीबद्ध नहीं हैं, या अन्य विशेष आवश्यकताएं हैं, तो दोनों पक्षों के बीच बातचीत और समझौते के बाद एक अनुबंध या परीक्षण उत्पादन समझौता पर हस्ताक्षर किए जाने चाहिए।
4. मोटर की शाफ्ट एक्सटेंशन कुंजी को छोड़कर, सभी एक्सेसरीज़ आपूर्ति के दायरे में शामिल नहीं हैं। यदि उपयोगकर्ताओं को एक्सेसरीज़ या स्पेयर पार्ट्स की आवश्यकता है, जैसे ब्रश, ब्रश होल्डर, आदि, तो कृपया अनुबंध में आवश्यक एक्सेसरीज़ या स्पेयर पार्ट्स को पहले से इंगित करें। नाम विनिर्देश और मात्रा।
5. यदि उपयोग का वातावरण विशेष है, तो इसे एक नम उष्णकटिबंधीय प्रकार में बनाने की आवश्यकता है, कृपया मूल मॉडल के बाद "TH" इंगित करें।
