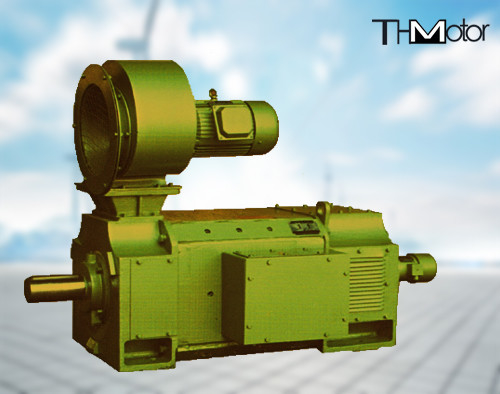

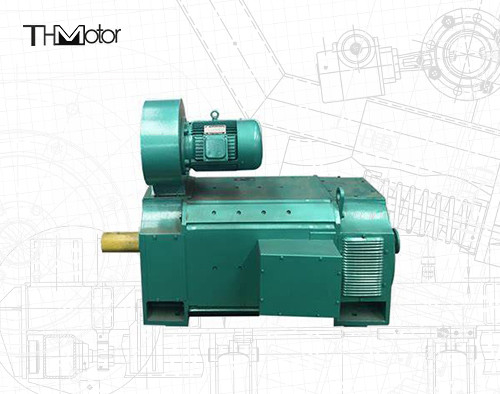

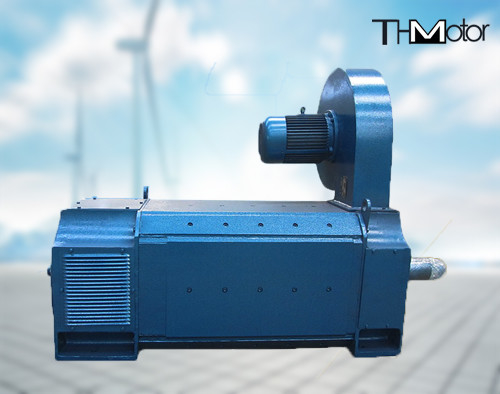

ZSN4 डीसी मोटर ड्राइव सीमेंट रोटरी ओवन डीसी मोटर IC37 IC81W





ZSN4 सीरीज डीसी मोटर Z4 डीसी मोटर के आधार पर और सीमेंट प्लांट में रोटरी भट्ठा के मुख्य ड्राइव की कार्य स्थितियों के अनुसार हमारे कारखाने द्वारा विकसित एक नया उत्पाद है।
यह सीरीज के मोटर उच्च स्थान उपयोग के साथ एक बहुभुज संरचना को अपनाते हैं। स्टेटर योक एक लैमिनेटेड प्रकार का होता है, जो रेक्टिफायर बिजली आपूर्ति के लिए उपयुक्त है और स्पंदित करंट और तेजी से करंट परिवर्तन (लोड परिवर्तन) की कार्य स्थितियों का सामना कर सकता है। मोटर का इन्सुलेशन ग्रेड F है, और स्थिर इन्सुलेशन प्रदर्शन और अच्छी गर्मी अपव्यय सुनिश्चित करने के लिए विश्वसनीय इन्सुलेशन संरचना और संसेचन प्रक्रिया को अपनाया जाता है। सीमेंट रोटरी भट्ठा की विशिष्ट कार्य स्थितियों के अनुसार, इसे इस तरह से डिजाइन और निर्मित किया गया है कि मोटर का शुरुआती टॉर्क रेटेड टॉर्क का 2.5 गुना तक पहुंच सकता है। सीमेंट प्लांट के धूल भरे वातावरण को ध्यान में रखते हुए, डक्ट वेंटिलेशन की शीतलन विधि को अपनाया जाता है ताकि बड़ी धूल वाले कठोर वातावरण में मोटर के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित किया जा सके।
इस सीरीज के मोटरों के बाहरी स्थापना आयाम दो निचले कोने के छेदों के बीच अक्षीय आयाम "B" को छोड़कर IEC72 अंतर्राष्ट्रीय मानक के अनुरूप हैं।

मोटर प्रदर्शन:
1. मोटर को उपयोग की निम्नलिखित स्थितियों के तहत काम करने के लिए रेट किया जाना चाहिए:
1.1. ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
1.2. मोटर में प्रवेश करने वाले शीतलन माध्यम का तापमान 40℃ से अधिक नहीं होना चाहिए।
1.3. मोटर निरंतर ड्यूटी सिस्टम (S1) में है।
1.4. मोटर आर्मेचर सर्किट और उत्तेजना को स्थिर बिजली आपूर्ति द्वारा संचालित किया जाता है, और इसे डीसी जनरेटर सेट द्वारा भी संचालित किया जा सकता है।
1.5. डक्ट वेंटिलेशन और कूलिंग वाली मोटर के लिए, हवा की मात्रा और हवा का दबाव निम्नलिखित तालिका में आवश्यकताओं को पूरा करना चाहिए, और हवा का प्रवेश मोटर के गैर-कम्यूटेटर साइड पर अंत कवर पर होता है।
फ्रेम का आकार हवा की मात्रा (m3/h) स्थैतिक दबाव (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. मोटर इन्सुलेशन क्लास F क्लास है।
3. मोटर आर्मेचर का रेटेड वोल्टेज 440V है, और 400V, 220V या अन्य वोल्टेज को उपयोगकर्ता की आवश्यकताओं के अनुसार भी प्राप्त किया जा सकता है: कम आर्मेचर वोल्टेज निरंतर टॉर्क स्पीड विनियमन है, निरंतर आर्मेचर करंट की स्थिति में, मोटर की न्यूनतम गति 20r/mm तक पहुंच सकती है, रेटेड टॉर्क अभी भी इस समय बनाए रखा जा सकता है, और गति स्थिर है।
4. मोटर का रेटेड उत्तेजना वोल्टेज 180V है, और अन्य उत्तेजना वोल्टेज भी प्राप्त किए जा सकते हैं। उत्तेजना प्रणाली के विश्वसनीय इन्सुलेशन को सुनिश्चित करने के लिए, उत्तेजना सर्किट को डिस्कनेक्ट करते समय, स्व-प्रेरित क्षमता को रोकने के लिए उत्तेजना वाइंडिंग के दोनों सिरों पर एक रिलीज रेसिस्टर को समानांतर में जोड़ा जाना चाहिए। जब उत्तेजना वोल्टेज 180-220V होता है, तो इसका मान उत्तेजना वाइंडिंग के कोल्ड प्रतिरोध मान का लगभग 7 गुना होता है। यदि उत्तेजना वोल्टेज 320 ~ 370V है, तो इसका मान लगभग 5 गुना है।
5. तकनीकी डेटा शीट में दक्षता मान रेटेड पावर, रेटेड वोल्टेज और रेटेड गति पर दक्षता है, इसमें उत्तेजना हानि शामिल है, लेकिन वेंटिलेशन डिवाइस द्वारा आवश्यक बिजली शामिल नहीं है।
6. ZSN4-225 मोटर में क्षतिपूर्ति वाइंडिंग नहीं है, लेकिन इसमें सीरीज उत्तेजना वाइंडिंग है।
7. मोटर को ग्राउंडिंग मार्क के साथ एक टर्मिनल प्रदान किया गया है।
8. इस सीरीज के मोटरों का प्रदर्शन राष्ट्रीय मानकों GB755-87; JB6316-92; IEC34-1 की आवश्यकताओं के अनुरूप है।

रेटेड पावर: 40kw - 355KW
रेटेड वोल्टेज: सामान्य 220V, 400V, 440V, 660V
गति: 750RPM/1000RPM/1500RPM
सुरक्षा वर्ग: IP21S
शीतलन विधि: IC01/IC06/IC17/IC37
इन्सुलेशन क्लास: F
