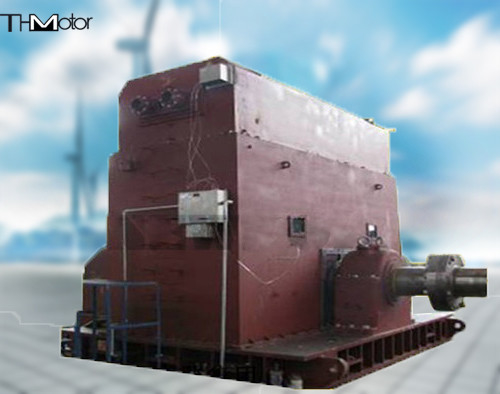

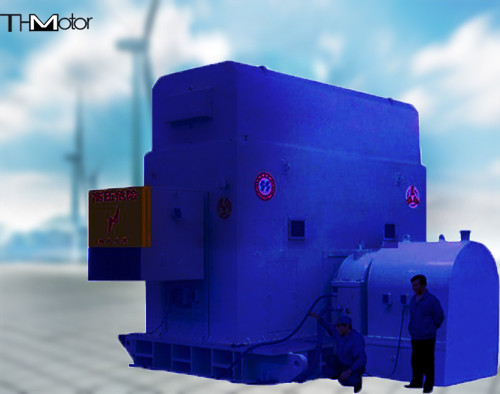

16 ध्रुवों वाला ब्रशलेस एक्साइटर सिंक्रोनस मोटर IC37 IC81W

Taw 5000KW 16पोल बढ़ाई गई सुरक्षा प्रकार ब्रशलेस उत्तेजना सिंक्रोनस मोटर

TAW श्रृंखला वृद्धि सुरक्षा प्रकार ब्रशलेस उत्तेजना सिंक्रोनस जनरेटर विस्फोट प्रूफ प्रौद्योगिकी, इलेक्ट्रॉनिक शक्ति प्रौद्योगिकी, स्वचालित नियंत्रण प्रौद्योगिकी और मोटर प्रौद्योगिकी को एकीकृत करता है,और सिनोपेक द्वारा "आयातित उत्पादों के प्रतिस्थापन" के रूप में पहचाना गया है. घरेलू और विदेशी पेट्रोकेमिकल कंपनियों, इस्पात कंपनियों, कोयला रसायन कंपनियों, आदि में उपयोग किया जाता है, जिसमें 70% का बाजार हिस्सा है। पूरी मशीन में स्थिर संचालन के फायदे हैं,उच्च दक्षता, कम कंपन, कम शोर और कम तापमान वृद्धि। यह उपयोगकर्ताओं की विभिन्न जरूरतों को पूरा करने के लिए कई किस्मों और पूर्ण विनिर्देशों है।इसका तकनीकी स्तर और प्रदर्शन संकेतक घरेलू स्तर पर अग्रणी हैं।. The TAW8800kw-20P increased safety brushless excitation synchronous generator used in the world's first set of 1 million tons/year direct coal liquefaction plant to drive the reciprocating compressor has the largest capacity among similar products and fills the international gap.

शक्ति रेंजः 500kw10000kw
नाममात्र वोल्टेजः 3300V, 6000V, 10000V;
विस्फोट प्रतिरोधी चिह्न: ExeIIT3, ExeIIT2, ExeIIT1;
नामित आवृत्तिः 50 हर्ट्ज;
सिंक्रोनस गतिः 500 375 333 300 250 r/min
सुरक्षा ग्रेडः मुख्य शरीर IP44, जंक्शन बॉक्स IP54;
ठंडा करने की विधिः IC81W (पानी ठंडा) या IC616 (जबरदस्ती हवा ठंडा);
इन्सुलेशन ग्रेडः ग्रेड F; तापमान वृद्धि का आकलन ग्रेड B द्वारा किया जाता है।
स्थापना विधिः IM7315;

मोटर का विस्फोट-प्रमाण प्रदर्शन निम्नलिखित मानकों के अनुरूप होना चाहिए:

a) GB 3836.1-2000 विस्फोटक वातावरण में उपयोग किए जाने वाले विस्फोटक-प्रूफ इलेक्ट्रिक उपकरण के लिए सामान्य आवश्यकताएं

(ख) GB 3836.3-2000 विस्फोटक वातावरण में प्रयुक्त विस्फोटक-प्रूफ इलेक्ट्रिक उपकरण भाग 3: बढ़ी हुई सुरक्षा प्रकारः "ई"

(ग) JB8973-1999 बढ़ी हुई सुरक्षा प्रकार ब्रशलेस उत्तेजना सिंक्रोनस मोटर के लिए विस्फोट-सबूत तकनीकी आवश्यकताएं

d) JB8974-1999 TAW श्रृंखला के लिए तकनीकी आवश्यकताएं बढ़ी हुई सुरक्षा प्रकार ब्रशलेस उत्तेजना सिंक्रोनस मोटर

e) GB755-2000 रोटेशन मोटर्सः रेटिंग्स और परफॉर्मेंस

विस्फोटक प्रतिरोधी प्रतीक eIIT3 खतरनाक वातावरण के लिए लागू होता है जिसमें T3 समूह तापमान क्षेत्र 2 है जो कारखाने में विस्फोट करने के लिए झुकाव है।

मोटर की आउटपुट रेंज ((1000-9000) kW, वोल्टेज 6000V 10000V, आवृत्ति 50Hz, पावर फैक्टर cos 0.9 (पूर्व में),

ब्रशलेस उत्तेजना।

ध्रुवों की संख्याः 16 18 20 375r/min 333r/min और 300r/min क्रमशः।

नामित वोल्टेज के तहत, खींचने के टोक़ का गारंटी मूल्य नामित टोक़ का 1.6 गुना है।
