TMW ब्रशलेस एसी सिंक्रोनस मोटर बड़े पैमाने पर 300r/मिनट 10 केवी IEC GB

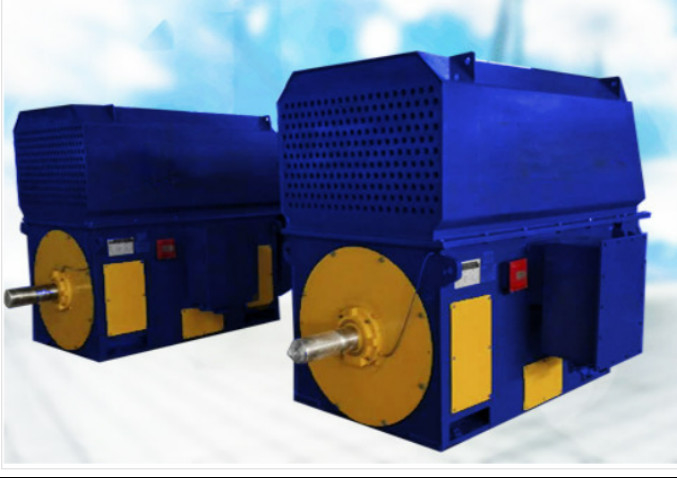

टीएमडब्ल्यू 500-36/2600 10 केवी ब्रशलेस सिंक्रोनस मोटर

TDMK (TMW) series mining large-scale AC three-phase synchronous motors comply with national standards such as JB/T1473-2000 "Technical Conditions for Mining Large-scale Three-phase AC Synchronous Motors"मोटरों की यह श्रृंखला स्टील प्लेट वेल्डेड संरचना को अपनाती है, और वेंटिलेशन विधि खुली प्राकृतिक वेंटिलेशन है, और इसे पूरी तरह से संलग्न वायु नलिका वेंटिलेशन विधि में भी बनाया जा सकता है।मोटर और मिल एक युग्मन द्वारा जुड़े हुए हैं, और युग्मन केवल टॉर्क को सहन करता है, अक्षीय और रेडियल बल नहीं। एक वायवीय क्लच युग्मन का उपयोग करने की सिफारिश की जाती है, जो भारी भार के तहत शुरू करने के लिए अच्छा है।पेडेस्टल स्लाइडिंग बीयरिंग आम तौर पर एक तेल अंगूठी संरचना या एक यौगिक स्नेहन संरचना (पतले तेल स्टेशन) को अपनाते हैं, विशिष्ट संरचना और भार के आधार पर। शाफ्ट के प्रवाह को उत्पन्न होने से रोकने के लिए सीट असर को बेस प्लेट पर एक इन्सुलेटिंग समर्थन प्लेट के साथ स्थापित किया जाता है।
इस श्रृंखला के उत्पादों का व्यापक रूप से खदान गेंद मिलों, रॉड मिलों, कोयला मिलों, आदि के संचरण में उपयोग किया जाता है।

TDMK(TMW) श्रृंखला TDMK500-36/2600 10KV मोटर विशेषताएं
मोटर क्षैतिज है।
बेलनाकार शाफ्ट का विस्तार, ड्राइंग के अन्य रूप (बिना कुंजी के) वैकल्पिक हैं।
प्लेट वेल्डिंग आधार, वैकल्पिक बॉक्स प्रकार का आधार।
स्लाइडिंग असर (अंत कवर प्रकार या सीट प्रकार), मिश्रित स्नेहन (या मिश्रित स्नेहन + उच्च दबाव तेल शीर्ष) को अपनाएं।
स्लिप रिंग गैर-शाफ्ट एक्सटेंशन अंत में असर के बाहर स्थित है, और घूर्णन शाफ्ट के अंत में एक एन्कोडर स्थापना स्थिति है।स्लिप रिंग कवर अंत कवर के लिए तय है.
शाफ्ट विस्तार अंत से देखा, मुख्य जंक्शन बॉक्स, माप जंक्शन बॉक्स,और हीटर के तारों मशीन के आधार के दाईं ओर स्थित हैं (या उपयोगकर्ता की आवश्यकताओं के अनुसार बाईं ओर).
बॉक्स प्रकार के फ्रेम के ऊपर (या पक्ष में) एक शीतलन पंखे के साथ एक हवा-पानी कूलर स्थापित किया जाता है।
घुड़सवार तल प्लेट और लंगर बोल्ट के साथ, घुड़सवार तल प्लेट और लंगर बोल्ट के साथ वैकल्पिक, आदेश अनुबंध को विशेष निर्देशों की आवश्यकता होती है।
