टीडीएमके टीएम बड़ा सिंक्रोनस मोटर 10केवी कोल मिल मोटर सीई

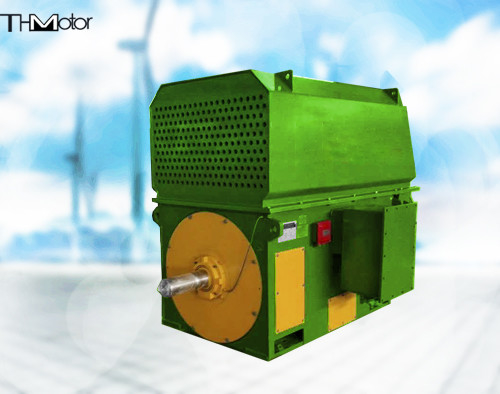

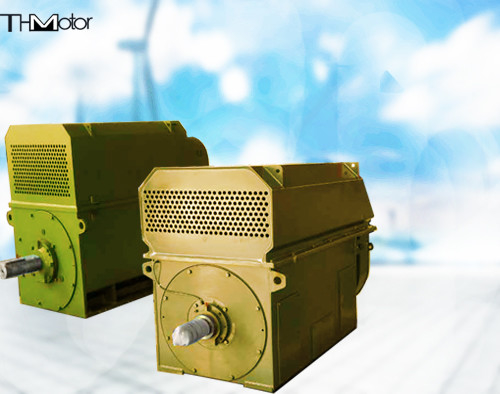

कोयला मिल के लिए टीडीएमके TM बड़ी सिंक्रोनस मोटर

TDMK500-36/2600 10KV मोटर

पैरामीटर विवरण
(1) मोटर के नामित मापदंड S1 कार्य प्रणाली के आधार पर निरंतर नामित हैं;
(2) नामित वोल्टेजः सामान्य वोल्टेज स्तर 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V हैं;
(3) नामित आवृत्तिः 50Hz या 60Hz,
(4) पूर्ण हरे रंग का ग्रेडः एफ ग्रेड।
(5) नाममात्र शक्ति कारकः 0.9 (अग्रणी)
(6) मोटर के मानक तापमान माप बिंदुओं को इस प्रकार कॉन्फ़िगर किया गया हैः
1स्टेटर वाइंडिंग तापमान मापने वाला तत्व pt100, प्रत्येक चरण के लिए 2, कुल 6;
2. असर माप और उठाने तत्व pt100, 1 सामने और पीछे असर प्रत्येक,
(7) बंद करने वाले हीटर का नाममात्र वोल्टेज 380V है, 220V का चयन किया जा सकता है,
(8) नामित वोल्टेज पर स्टेप-आउट टॉर्क और नामित टॉर्क के अनुपात का मानः 1.6
नामित वोल्टेज पर स्टैण्ड टॉर्क और नामित टॉर्क के अनुपात का मानः 06
नामित वोल्टेज पर पुल-इन टॉर्क और नामित टॉर्क का अनुपातः 06
बंद रोटर की धारा के अनुपात का मूल्य और नामित वोल्टेज पर नामित धाराः 6.5संरचना विवरण
इस श्रृंखला के मोटरों के वेंटिलेशन और शीतलन विधि उपयोगकर्ता द्वारा चुना जा सकता है। यह खुला प्रकार प्राकृतिक वेंटिलेशन शीतलन में बनाया जा सकता है, शीतलन विधि IC01 है,और यह भी एक पूरी तरह से बंद नलिका वेंटिलेशन और शीतलन विधि में बनाया जा सकता है, शीतलन विधि IC21 है; यह भी बंद हवा-पानी शीतलन है, और शीतलन विधि IC86W, IPOO, IP23, IP44 या IP54 है।कलेक्टर रिंग (स्लिप रिंग) और अन्य घटकइसे बॉक्स प्रकार या बेस प्लेट संरचना के साथ पारंपरिक गोल फ्रेम में बनाया जा सकता है। .
स्टेटर कोर को कम हानि वाले कोल्ड रोल्ड सिलिकॉन स्टील शीट से बनाया गया है और कोर सेक्शन में मोटर के अंदर शीतलन चक्र को बेहतर बनाने के लिए रेडियल वेंटिलेशन डिच है।स्टेटर वाइंडिंग चुंबकीय क्षमता हार्मोनिक को बेहतर बनाने के लिए गठित डबल-स्टैक छोटी दूरी की कॉइल को अपनाता है, और आवृत्ति रूपांतरण विरोधी विद्युत अछूता सामग्री और संरचना को अपनाता है, और सिरों को विश्वसनीय रूप से तय और बंधा जाता है। , और वैक्यूम दबाव छिड़काव विलायक मुक्त पेंट प्रक्रिया (वीपीआई) को अपनाता है, ताकि स्टेटर तार आरेख और लोहे के कोर एक ठोस पूरे बन जाते हैं,जिसमें उत्कृष्ट और विश्वसनीय इन्सुलेशन प्रदर्शन की विशेषताएं हैं, उच्च यांत्रिक शक्ति और मजबूत नमी प्रतिरोध।
रोटर वाइंडिंग चुंबकीय ग्रेड कॉइल्स से बनी होती है जिसमें गर्मी फैलाव के मोड़ होते हैं। प्रत्येक चुंबकीय ध्रुव तार वेल्डेड होता है और फ्लैट कॉपर वायर से बना होता है।घूर्णन शाफ्ट के साथ कनेक्शन कबूतर पूंछ या टी पूंछ को अपनाता हैपूरी तरह से नम घुमावों का प्रयोग किया जाता है।
स्लाइडिंग बीयरिंग का प्रयोग किया जाता है, आमतौर पर एंड कैप बीयरिंग, और सीट प्रकार के बीयरिंग का उपयोग किया जा सकता है। कोई फर्क नहीं पड़ता कि किस प्रकार की संरचना है, इसमें गोलाकार स्व-संरेखण कार्य है।स्लाइडिंग असर संरचना अछूता असर को अपनाता है, और शाफ्ट एक्सटेंशन अंत में एक ग्राउंडिंग ब्रश है। मोटर आमतौर पर बाहरी अक्षीय बल को सहन नहीं कर सकता है, और अनुमेय अक्षीय गति ± 0.5-± 2rnm है,और अंत कवर प्रकार रोलिंग असर संरचना का उपयोग किया जा सकता है.
इस श्रृंखला के उत्तेजना मोडः आम तौर पर स्थैतिक थाइरिस्टोर उत्तेजना उपकरण, अन्य प्रकार के उत्तेजना उपकरणों की अनुमति है।
