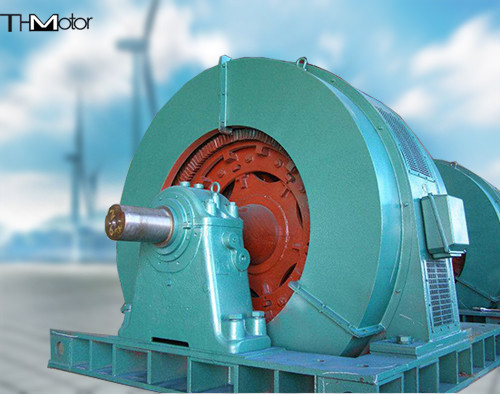

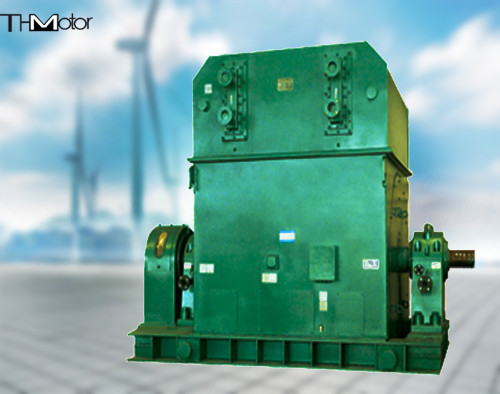

TAW 10000V एसी ब्रशलेस सिंक्रोनस मोटर कोयला मिल सीमेंट के लिए 1000r/मिनट

TAW कोयला मिल सीमेंट उद्योग के लिए बड़े एसी ब्रशलेस सिंक्रोनस मोटर

तकनीकी पैरामीटर:
नामित वोल्टेजः 3000V, 6000V, 10000V
क्षमता सीमाः 500 किलोवाट ~ 6300 किलोवाट
नामित आवृत्तिः 50 हर्ट्ज
कोटाः S1
सिंक्रोनस गतिः 1500, 1000r/min
इन्सुलेशन वर्गः F वर्ग
शाफ्ट केंद्र ऊंचाईः 630 मिमी
दक्षताः उपयोगकर्ता और निर्माता द्वारा सहमत
पावर फैक्टर: 0.9 (अग्रणी)
नामित वोल्टेज पर स्टैप से बाहर के टोक़ और नामित टोक़ के अनुपात का गारंटीकृत मूल्य 1 है।7
नामित वोल्टेज पर स्टैण्ड टार्च और नामित टार्च के अनुपात का गारंटीकृत मान 1 है।0
नामित वोल्टेज पर पुल-इन टॉर्क और नामित टॉर्क के अनुपात का गारंटीकृत मान 0 है।7
लॉक रोटर धारा के अनुपात का गारंटीकृत मूल्य नामित वोल्टेज पर नामित धारा का अनुपात 7 है।0
तकनीकी विशेषताएं
अनुकूलित वायु सर्किट, चुंबकीय सर्किट और सर्किट डिजाइन मोटर को अच्छा विद्युत प्रदर्शन, कम विद्युत चुंबकीय शोर, और बेहतर उच्च दक्षता और ऊर्जा की बचत करते हैं।
तीन आयामी सॉफ्टवेयर डिजाइन, ANSYS विश्लेषण सॉफ्टवेयर द्वारा पूरक, विद्युत चुम्बकीय क्षेत्र, संरचनात्मक क्षेत्र, तापमान क्षेत्र, आदि का विश्लेषण करने के लिए परिमित तत्व विधि का उपयोग करता है,मोटर की उच्च विश्वसनीयता सुनिश्चित करने के लिए.
ठोस चुंबकीय ध्रुव संरचना के साथ, इसका उपयोग इस्पात संयंत्रों में सिंटरिंग मशीनों और प्रशंसकों जैसे बड़े घूर्णन जड़ता भारों को चलाने के लिए किया जा सकता है।
मोटर स्टार्ट करने की विधि कोमल स्टार्ट को अपनाती है और स्टार्टिंग स्कीम लोड के प्रतिरोध टॉर्क और जड़ता क्षण के अनुसार निर्धारित की जाती है।
उपयोग का दायरा
इसका उपयोग बड़ी गतिशीलता वाले उपकरण जैसे कि पंखे, पंप और कंप्रेसर चलाने के लिए किया जा सकता है।
