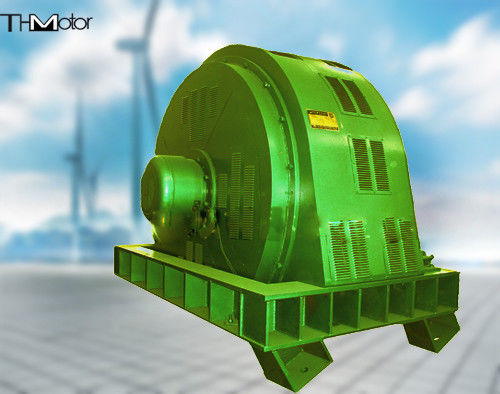

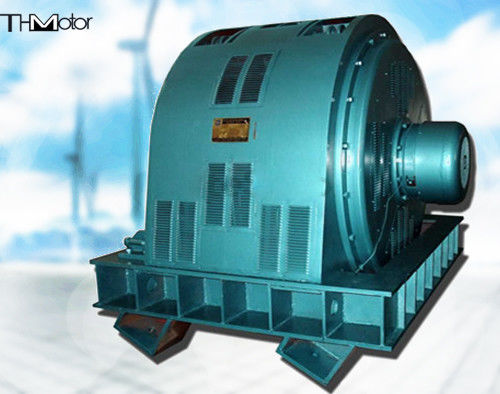

TXZ AC 3-फ़ेज़ ब्रशलेस सिंक्रोनस मोटर
TXZ बड़े पैमाने पर AC 3-चरण ब्रशलेस सिंक्रोनस मोटर को खनन मिलों, कोयला मिलों, सीमेंट उद्योग अनुप्रयोगों और अन्य भारी-भरकम परिचालनों के लिए डिज़ाइन किया गया है, जिनके लिए पर्याप्त शुरुआती टॉर्क की आवश्यकता होती है।
उत्पाद अवलोकन
TXZ श्रृंखला सिंक्रोनस मोटर 250r/मिनट की मुख्य गति पर चलती है और आमतौर पर 30° के कोण पर स्थापित की जाती है। ये मोटरें मुख्य रूप से जल निकासी पंपिंग स्टेशनों के लिए उपयोग की जाती हैं और सुरक्षा ग्रेड IP20, IP21 और IP23 के साथ उपलब्ध हैं।
संरचनात्मक विन्यास
ठंडा करने की विधि:मोटर्स को IC81W या IC91W कूलिंग सिस्टम का उपयोग करके ठंडा किया जाता है।
संरक्षण वर्ग:जब मुख्य शेल में उजागर जीवित भाग होते हैं, तो सुरक्षा वर्ग IP54 होता है। धूलरोधी उपायों वाले गोले के लिए जहां सभी खुले जीवित हिस्से (वाइंडिंग को छोड़कर) इंसुलेटेड हैं, सुरक्षा वर्ग IP44 हो सकता है।
स्थापना के तरीके
उपलब्ध इंस्टॉलेशन कॉन्फ़िगरेशन में विशिष्ट कंप्रेसर आवश्यकताओं से मेल खाने के लिए IM7311, IM7315, IM7312, IM7317 और IM7115 शामिल हैं:
- आईएम7311:दो सीट-प्रकार के बीयरिंग, एक बेलनाकार शाफ्ट एक्सटेंशन, उठे हुए पैरों के साथ क्षैतिज स्थापना और पूर्ण बेस प्लेट
- आईएम7315:दो सीट-प्रकार के बीयरिंग, एक निकला हुआ किनारा शाफ्ट विस्तार, उठे हुए पैरों के साथ क्षैतिज स्थापना और पूर्ण बेस प्लेट
- आईएम7312:दो सीट-प्रकार के बीयरिंग, दो बेलनाकार शाफ्ट एक्सटेंशन, उठे हुए पैरों के साथ क्षैतिज स्थापना और पूर्ण बेस प्लेट
- आईएम7317:दो सीट-प्रकार के बीयरिंग, एक फ़्लैंज शाफ्ट एक्सटेंशन और एक बेलनाकार शाफ्ट एक्सटेंशन, उठे हुए पैरों के साथ क्षैतिज स्थापना और पूर्ण बेस प्लेट
- आईएम7115:नॉन-शाफ्ट एक्सटेंशन एंड (भार के साथ शेयरिंग बेयरिंग) के लिए एक सीट बेयरिंग, एक फ़्लैंग्ड शाफ्ट एक्सटेंशन, उठे हुए पैरों के साथ क्षैतिज स्थापना और पूर्ण बेस प्लेट
विशिष्ट उपयोगकर्ता आवश्यकताओं के अनुसार विभिन्न शीतलन विधियों, सुरक्षा स्तरों और स्थापना विधियों के साथ कस्टम कॉन्फ़िगरेशन का निर्माण किया जा सकता है।
मोटर निर्माण
मोटर में सौंदर्य की दृष्टि से मनभावन उपस्थिति और कॉम्पैक्ट डिजाइन के साथ एक वर्गाकार बॉक्स संरचना है। मुख्य घटकों में स्टेटर, रोटर, एसी एक्साइटर, रोटेटिंग कम्यूटेटिंग डिस्क, स्टेटिक एक्साइटेशन डिवाइस, जंक्शन बॉक्स, बियरिंग्स, कूलर (पानी रिसाव रक्षक के साथ), और बेस शामिल हैं।
मुख्य मोटर एक स्वतंत्र कैविटी के रूप में काम करती है, जिसमें एसी एक्साइटर और घूमने वाली कम्यूटेटिंग डिस्क नॉन-ड्राइव एंड सीट बेयरिंग के बाहर स्थित होती है। मुख्य मोटर एक वायु वाहिनी प्रणाली का उपयोग करती है जो मोटर बेस में वेंटिलेशन छेद के माध्यम से ठंडी हवा के साथ गर्मी का आदान-प्रदान करती है। दोहरी शाफ्ट एक्सटेंशन ड्राइव के लिए, एक्साइटर और घूमने वाले कम्यूटेटर को आंतरिक रूप से एकीकृत किया जा सकता है। एसी एक्साइटर, रोटेटिंग रेक्टिफायर डिस्क और मुख्य रोटर समाक्षीय रूप से जुड़े हुए हैं, जिसमें उत्तेजना लीड शाफ्ट के केंद्रीय लीड छेद से गुजरती है।
