टीडीजी बड़े पैमाने पर सिंक्रोनस मोटर 6kv के लिए ब्लास्ट ब्लोअर स्टील प्लांट

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	THMotor
प्रमाणन:	CE
मॉडल संख्या:	TDMK400

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1SET
मूल्य:	USD 20000-100000
पैकेजिंग विवरण:	समुद्री यात्रा योग्य पैकिंग
प्रसव के समय:	70 दिन
आपूर्ति की क्षमता:	100सेट/वर्ष

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	TDG 7800kW बड़े पैमाने पर सिंक्रोनस मोटर ब्लस्ट ब्लोअर स्टील प्लांट के लिए	बिजली रेंज:	400-15000KW
वोल्टेज:	6 केवी	गति सीमा:	100, 125, 150, 167, 187.5, 200, 250, 300r/मिनट
डंडे:	60, 48, 40, 36, 32, 30, 24, 20	आवृत्ति:	50 हर्ट्ज, 60 हर्ट्ज
शीतलन विधि:	IC01, IC37, IC81W	आईपी दर:	IP00, IP20, IP21, IP23, IP44, IP54, IP55
मानक:	IEC, GB
प्रमुखता देना:	टीडीजी बड़े पैमाने पर सिंक्रोनस मोटर , टीडीजी ब्लास्ट ब्लोअर स्टील प्लांट मोटर , धमाका ब्लोअर स्टील प्लांट मोटर 6kv

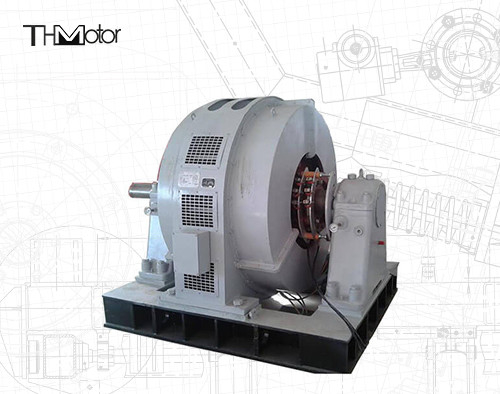

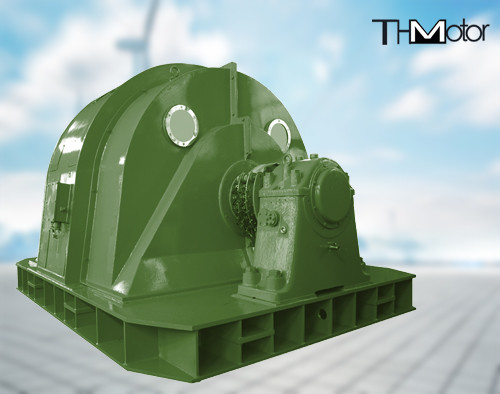

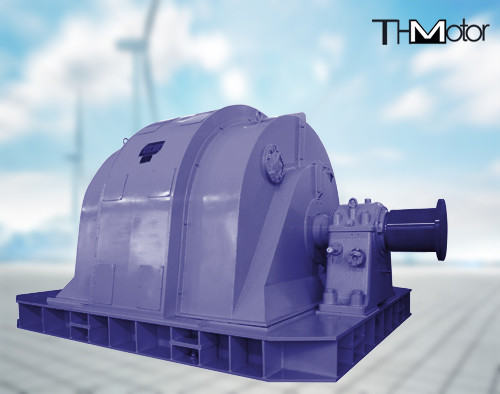

टीडीजी 7800KW बड़े पैमाने पर सिंक्रोनस मोटर ब्लास्ट ब्लोअर स्टील प्लांट के लिए

उत्पाद का अवलोकन

टीडीजी श्रृंखला उच्च शक्ति सिंक्रोनस मोटर विशेष उत्पादों इस्पात संयंत्र sintering पंखे के साथ मेल खाता है, यांत्रिक भार की गतिहीनता के विशाल क्षण को शक्ति के लिए इस्तेमाल किया जा सकता है,जैसे उच्च भट्ठी ब्लोअर और वायु टरबाइन कंप्रेसर.

मोटर की गति 1000r/min है। एक उचित संरचना, उच्च दक्षता, टोक़ का नुकसान, ड्राइविंग बड़े जड़ता यांत्रिक भार और छोटे, सुविधाजनक स्थापना और रखरखाव के कंपन के साथ उत्पादों,और अन्य उल्लेखनीय विशेषताएं.

विद्युत मोटर की तकनीकी आवश्यकताएं, बिना विशिष्ट तकनीकी समझौते के,शेष राष्ट्रीय मानक GB755 के अनुरूप हैं, जो स्थिर और घूर्णीय मशीनरी के प्रदर्शन और अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल आयोग IEC के मानकों के अनुरूप है।.

विद्युत भागों के यांत्रिक आयाम, सहिष्णुता मानक GB1800-1804 और अंतरराष्ट्रीय मानक समिति आईएसओ मानकों के अनुसार हैं।

असिंक्रोन स्टार्टः जब स्टार्ट मोड का उपयोग किया जाता है, तो इसे वोल्टेज-कम स्टार्ट किया जाना चाहिए। स्टार्ट करते समय, सुनिश्चित करें कि मोटर टर्मिनल वोल्टेज 0.6 ~ 0.7 गुना के बीच है।मोटर उत्तेजना उपकरणों के लिए समर्पित मेल खाना चाहिए, उपकरण के निवेश और शंट उत्तेजना वर्तमान जब कम से कम 1.8 बार एक बार के कई बार के नाममात्र वर्तमान से उत्तेजित मजबूत सुनिश्चित करें।

आवृत्ति-परिवर्तित प्रारंभः जब विद्युत शक्ति 7000kW से अधिक हो, तो अनुशंसित आवृत्ति-परिवर्तित प्रारंभ और संबंधित निजी डिजिटल उत्तेजना उपकरणों से मिलान।

आईसी91डब्ल्यू या आईसी81डब्ल्यू के लिए मोटर शीतलन के तरीके, हवा-पानी शीतलक के साथ मोटर, स्थापना प्रकार आईएम 7311 या आईएम 1001 है, कैबिनेट सुरक्षा वर्ग आईपी 44 है।पूरे इस्पात संरचना के लिए पोल, पोल और पोल के लिए उच्च शक्ति मिश्र धातु स्टील बोल्ट अच्छा संपर्क सुनिश्चित करने के लिए और

उच्च गति से चलने के दौरान उत्पन्न यांत्रिक तनाव का सामना कर सकता है।

टीडीजी श्रृंखला के उच्च शक्ति वाले सिंक्रोनस मोटर (10kV) के तकनीकी डेटा

उत्पाद विनिर्देश

किलोवाट	ए	ईएफएफ %	इस्ट / में	टीएम /Tn	Mst /Mn	टीपी /टीएन	(अगला) किलोग्राम.मी2	वी	ए	आईएम
2000	222	96.2	6.5	2.01	1.85	1.4	4250	56	252	7311.01
2750	304	96.7	5.5	1.78	1.6	1.16	6500	59	276	7311.02
3300	364	96.9	5.84	1.75	1.71	1.24	9700	66	268	1001.02
3500	386	97	6.46	1.81	1.89	1.37	10500	69	262	7311.05
3600	397	97	6.28	1.79	1.84	1.33	10300	69	267	7311.05
4000	440	96.5	6.18	1.92	1.66	1.27	10500	78	258	7311.07
4200	462	96.5	5.88	1.87	1.58	1.21	11250	80	266	7311.07
4300	474	96.5	5.74	1.85	1.54	1.18	12500	81	269	7311.07
4600	506	96.5	5.37	1.79	1.44	1.11	14200	84	280	7311.07
5000	549	97.3	6.7	1.96	1.74	1.39	13500	91	268	7311.08
5300	582	97.3	6.33	1.91	1.64	1.31	13500	94	277	7311.08
6600	725	97.4	5.58	1.71	1.54	1.21	16250	109	344	7311.09
6900	758	97.3	5.34	1.68	1.47	1.16	17000	113	356	7311.09
7400	812	97.45	5.80	1.70	1.61	1.26	17000	120	344	7311.11
7800	855	97.5	5.51	1.66	1.52	1.2	/	124	357	7311.11
