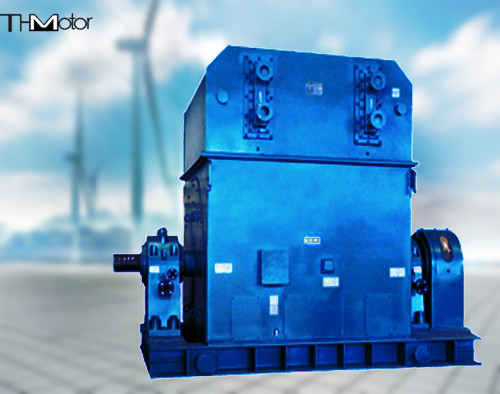

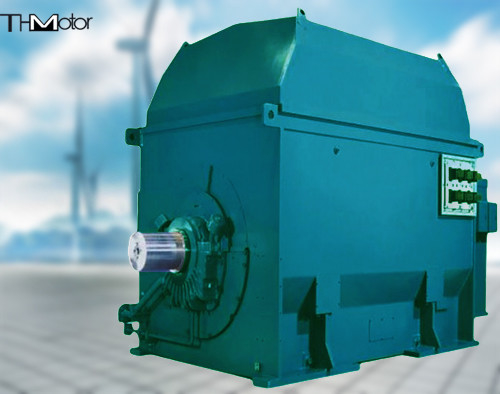

1300KW हाई फर्नेस ब्लोअर के लिए बड़े सिंक्रोनस मोटर IEC GB

T5000 1300KW उच्च भट्ठी ब्लोअर के लिए बड़े पैमाने पर सिंक्रोनस मोटर

संरचना का वर्णन
सिंक्रोनस मोटर्स में विभिन्न संरचनाएं होती हैंः सामान्य डबल लेयरिंग सीट संरचना के अलावा, पूर्ण निलंबन, शाफ्टलेस, लेयरिंग सीटलेस संरचना, आधा निलंबन,एकल असर वाली सीट संरचना; चलती स्टेटर संरचना; सुरक्षात्मक ढक्कन के साथ कलेक्टर रिंग, सकारात्मक दबाव-हवा सुरक्षा संरचना; गोल और बॉक्स प्रकार की संरचनाएं,असर द्विध्रुवीय जोर का सामना कर सकते हैं और आगे और पीछे चल सकते हैं, आदि; स्वयं वेंटिलेशन शीतलन, क्षैतिज और ऊर्ध्वाधर स्थापना; स्लिप रिंग और ब्रश के साथ थाइरिस्टोर उत्तेजना संरचना, ब्रश रहित उत्तेजना संरचनाएं भी हैं।वोल्टेज स्तर 380V है, 3kV, 6kV, 10kV आदि। मोटर सुरक्षा प्रकार में IP00 से IP54 तक विभिन्न सुरक्षा प्रकार हैं।
सिंक्रोनस मोटर का फ्रेम, अंत कवर और निचला प्लेट सभी स्टील प्लेटों से बने होते हैं। स्टेटर और असर दोनों तापमान मापने वाले तत्वों से लैस होते हैं,जो मोटर के तापमान की निगरानी कर सकता है. रोटर प्रमुख ध्रुव प्रकार के चुंबकीय ध्रुवों को अपनाता है. प्रशंसकों जूते के दोनों सिरों पर स्थापित कर रहे हैं. शीतलन हवा दोनों सिरों पर अंत टोपी से प्रवेश करता है, रोटर कोर में प्रवेश करता है,और स्टेटर रेडियल वेंटिलेशन स्लॉट के माध्यम से मशीन बेस के हवा के आउटलेट में भाग जाता है. शीतलन प्रभाव अच्छा है। नलिका, अर्ध नलिका वेंटिलेशन, वायु-जल शीतलन और वायु-वायु शीतलन प्रकार भी हैं; बीयरिंग में अंत कवर स्लाइडिंग बीयरिंग शामिल हैं,सीट स्लाइडिंग लेयरिंग (दबाव तेल परिसंचरण शीतलन), और अंत ढक्कन रोलिंग बीयरिंग (चिकन स्नेहन, आदि) ।

मॉडल का वर्णन
T------- सिंक्रोनस मोटर
TK------- हवा कंप्रेसर के लिए सिंक्रोनस मोटर
TL------ ऊर्ध्वाधर सिंक्रोनस मोटर
TKK-----एयर-एयर कूलर के साथ सिंक्रोनस मोटर
TM-----गोलाकार मिल के लिए समकालिक मोटर
TKS------ हवा-पानी कूलर सिंक्रोनस मोटर के साथ

इस श्रृंखला के मोटर्स की क्षैतिज संरचना है, जिसमें उच्च दक्षता, बड़े आउट-ऑफ-स्टेप टॉर्क, कम कंपन और सुविधाजनक स्थापना और रखरखाव की विशेषताएं हैं।स्टेटर आम तौर पर एक अभिन्न संरचना है, जो वैक्यूम दबाव के तहत F वर्ग VPI विलायक मुक्त पेंट के साथ छिड़का हुआ है ताकि स्टेटर में अच्छी इन्सुलेशन प्रदर्शन और विश्वसनीय यांत्रिक प्रदर्शन हो,और स्टार्टअप के दौरान विद्युत चुम्बकीय बल के प्रभाव का सामना कर सकते हैंरोटर प्रमुख ध्रुव संरचना का है, चुंबकीय ध्रुव लोहे के कोर उच्च गुणवत्ता वाले ठंडे लुढ़का हुआ स्टील प्लेट से बना है, और पूर्ण डम्पिंग संरचना को अपनाया जाता है,ताकि मोटर में अच्छा स्टार्टिंग प्रदर्शन और डम्पिंग क्षमता हो.
